TECHNICKÉ PARAMETRY * Účastnická zásuvka se SAT* Průběžná* Konektory: TV + Radio + Satelit* Útlum: 8 dB* 75 Ohm
Účastnická zásuvka TV/R průběžná. Zpětný kanál 4-30 / AM 0,15-26,1 MHz- průchozí útlum: 1,0 dB- odbočovací útlum: 11 dB- oddělovací útlum: > 20 dBI pásmo 47-68 MHz- průchozí útlum: 1,0 dB- odbočovací útlum: 10,5 dB- oddělovací útlum: > 20 dBFM rádio 87,5-108 MHz- průchozí útlum: 1,0 dB- odbočovací útlum: 10,5 dB- oddělovací útlum: > 20 dBDigitální rádio 111- 139 MHz- průchozí útlum: 1,0 dB- odbočovací útlum: 13,5 dB- oddělovací útlum: > 20 dBVHF pásmo 120-174 MHz- průchozí útlum: 1,0 dB- odboč
Popis DSV 20 - tv zásuvka průběžná s výstupy R a TV, tlakový odlitek, výrobce Schwaiger. Dodává se bez krytky. Odbočný útlum 8 dB, průchozí útlum 4 dB, IEC konektory.
Popis RDS 646 - tv zásuvka průběžná s výstupy R a TV, tlakový odlitek, výrobce Schwaiger. Dodává se bez krytky. Odbočný útlum 8 dB, průchozí útlum 4 dB, IEC konektory.
Účastnická satelitní zásuvka koncová slouží k ukončení koaxiálního kabelu s rozbočením na TV/R/SAT výstup. Útlum zakončení je 2,8 dB. Frekvenční rozsah zásuvky je 5 - 862 / 950 - 2400 MHz. Zásuvka je dodávána s rámečkem i krabičkou, pro umístění přímo na stěnu.
Připojovací útlum při 860 MHz: 8 dB Připojovací útlum při 2150 MHz: 11 dB Počet přípojek: 3 Provedení: Průchozí zásuvka Kompatibilní s kabelovým modemem: Ne Útlum v propustném pásmu při 860 MHz: 3 dB Útlum v propustném pásmu při 2150 MHz: 4,5 dB Kompatibilní s dálkovým napájením: Ano S krytem: Ne Frekvence: 26 - 2 150 MHz Způsob montáže: Montáž do stěny Kryt: Jen přístroj bez krytu Druh upevnění: Upevnění se šroubem Povrchová ochrana: Bez ošetření Typ povrchu: Matné Materiál:
Zásuvka s třemi výstupy: - satelit - televize - rádio. Koncová, útlum 1dB.
Zásuvka umožňuje průchod proudu maximálně 500 mA DC a průchod tónového signálu 22 kHz pro napájení a ovládání LNB. Jmenovitá impedance vstupů a výstupů činí 75 Ohm, odbočovací útlum je 3 dB.
BC-500 je dvouvývodová průběžná TV a FM zásuvka primárně určena pro rozvod signálu v STA a TKR. Zásuvka pracuje v rozsahu 5-1000 MHz a FM odbočení je realizováno přes selektivní filtr. Tělo zásuvky včetně konektorů je vyrobeno ze slitiny ZAMAC. Koaxiální kabel se připojuje pod šroubek a příchytku.
BC-200 je dvouvývodová průběžná TV a FM zásuvka primárně určena pro rozvod signálu v STA a TKR. Zásuvka pracuje v rozsahu 5-1000 MHz a FM odbočení je realizováno přes selektivní filtr. Tělo zásuvky včetně konektorů je vyrobeno ze slitiny ZAMAC. Koaxiální kabel se připojuje pod šroubek a příchytku.

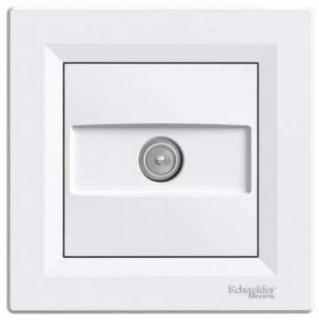

Základní popis řada Asfora typ produktu nebo součásti TV zásuvka představení přístroje Kompletní výrobek typ TV zásuvky Průběžná zásuvka dodatečné informace Pro sériové distribuční systémy barevný odstín Bílá balení Kompletní přístroj v ochrané fólii Doplňky montáž zařízení Zapuštěná počet zásuvek 1 konektor TV Samec IEC 9.52 mm útlum 4 dB průtok proudu DC Ne maximum na linku 2 připojení – svorky Bezšroubové svorky
vestavná zásuvka pro kuchyňské linky nebo pracovní desky v kanceláři či dílně elegantně schovaná napájecí zásuvka, nezabírá zbytečně místo odklopné víčko zamezuje pronikání nečistot do zásuvky průměr otvoru v desce stolu...
BM-700 je dvouvývodová průběžná TV a FM/DAB zásuvka určena pro rozvod signálu v STA a pro individuální příjem. Tělo zásuvky včetně konektorů je vyrobeno ze slitiny ZAMAC. Koaxiální kabel se připojuje pod šroubek a příchytku. Na výstupu je blokováno napájení.
BM-500 je dvouvývodová průběžná TV a FM/DAB zásuvka určená pro rozvod signálu v STA a pro individuální příjem. Tělo zásuvky včetně konektorů je vyrobeno ze slitiny ZAMAC. Koaxiální kabel se připojuje pod šroubek a příchytku. Na výstupu je blokováno napájení.
BM-200 je dvouvývodová průběžná TV a FM/DAB zásuvka určena pro rozvod signálu v STA a pro individuální příjem. Tělo zásuvky včetně konektorů je vyrobeno ze slitiny ZAMAC. Koaxiální kabel se připojuje pod šroubek a příchytku. Na výstupu je blokováno napájení.

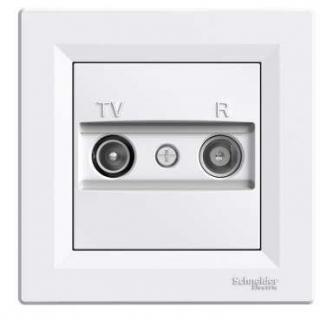

Základní popis Řada výrobků Asfora Typ produktu nebo součásti Zásuvka TV/R průběžná Úprava zařízení Kompletní výrobek Typ TV zásuvky Průběžná zásuvka Dodatečné informace Pro sériové distribuční systémy Barva centrální desky Bílá Barva krycího rámečku Bílá Balení Kompletní přístroj v ochranné fólii Doplňky Montáž zařízení Zapuštěná Konektor TV Samec IEC 9.52 mm Konektor FM Samice IEC 9.52 mm Útlum 4 dB Maximum na linku 4 Připojení - svorky Bezšroubové svorky Materiál
